和風便器タイプPRODUCTS - JAPANESE STYLE STOOL TYPE
床下用
| ● UW-75V、U 共通図面ダウンロード | ||||
| 品番：UW-75V |  |
|||
 |
 |
適用パイプ | ||
| VP-75 | ||||
| 長さ | 実 寸 長 |
|||
| 119 | 117 | |||
| 便器口径 | ||||
| 92 | ||||
| 品番：UW-75U | |
|||
 |
 |
適用パイプ | ||
| VU-75 | ||||
| 長さ | 実 寸 長 |
|||
| 119 | 117 | |||
| 便器口径 | ||||
| 92 | ||||
| ● UW-7520、UW-7530 共通図面ダウンロード | ||||
| 品番：UW-7520 | |
|||
 |
 |
適用パイプ | ||
| VP・VU-75 | ||||
| 長さ | 実 寸 長 |
|||
| 200 | 200 | |||
| 便器口径 | ||||
| 92 | ||||
| 品番：UW-7530 | |
|||
 |
 |
適用パイプ | ||
| VP・VU-75 | ||||
| 長さ | 実 寸 長 |
|||
| 300 | 295 | |||
| 便器口径 | ||||
| 92 | ||||
| ● UW-7545 詳細図面ダウンロード | ||||
| 品番：UW-7545 | |
|||
 |
 |
適用パイプ | ||
| VP・VU-75 | ||||
| 長さ | 実 寸 長 |
|||
| 450 | 447 | |||
| 便器口径 | ||||
| 92 | ||||
- TOTO
- C755VCU、C755CU、C755VU、C755U、C750AV、C756VC、C137AVH、C137AV(V)
- LIXIL（INAX）
- C-752B、C-852B、C-852BM、C-852M、C-854B、C-854BM
床下用（樹脂フランジ）
| ● UW-75FV、FU 共通図面ダウンロード | ||||
| 品番：UW-75FV | |
|||
 |
 |
適用パイプ | ||
| VP-75 | ||||
| 長さ | 実 寸 表 |
|||
| 108 | 108 | |||
| 便器口径 | ||||
| 92 | ||||
| 品番：UW-75FU | |
|||
 |
 |
適用パイプ | ||
| VU-75 | ||||
| 長さ | 実 寸 表 |
|||
| 108 | 108 | |||
| 便器口径 | ||||
| 92 | ||||
| ● UW-7530F、UW-7545F 共通図面ダウンロード | ||||
| 品番：UW-7530F | |
|||
 |
 |
適用パイプ | ||
| VP・VU-75 | ||||
| 長さ | 実 寸 表 |
|||
| 290 | 290 | |||
| 便器口径 | ||||
| 92 | ||||

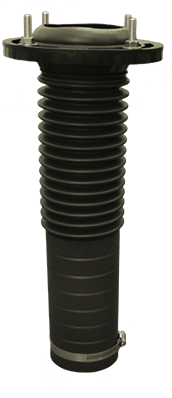

| 品番：UW-7545F | |
|||
 |
 |
適用パイプ | ||
| VP・VU-75 | ||||
| 長さ | 実 寸 表 |
|||
| 440 | 440 | |||
| 便器口径 | ||||
| 92 | ||||
- TOTO
- C755VFU、C755FU、C750VF、C137VF
- LIXIL（INAX）
- C-752BF、C-852BF
※LIXILにはＴボルト4本使用
長さ欄は、設計上の長さです。
実寸長は製造上および梱包状態で多少変化します。
使用例
（樹脂フランジ）バナースペース
